Hướng dẫn hoàn thiện chi tiết dập

Cách loại bỏ ba via trên chi tiết kim loại dập mà không gây rối, biến dạng hoặc hư hỏng do va chạm giữa các chi tiết

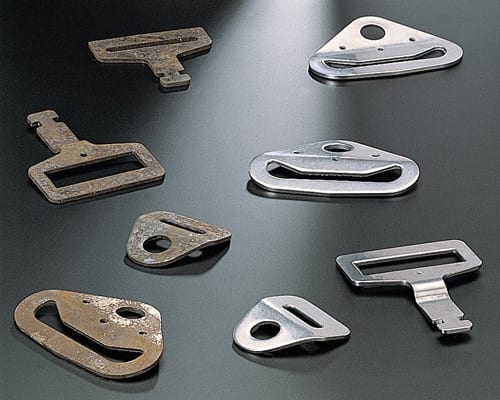

Vòng đệm, kẹp, giá đỡ và các chi tiết kim loại tấm mỏng được dập có thể là những ứng viên phù hợp để hoàn thiện hàng loạt hiệu quả, nhưng hình dạng của chúng tạo ra các rủi ro mà các chi tiết gia công đặc không có. Hướng dẫn này giải thích cách đánh giá ba via, lựa chọn máy và vật liệu mài, kiểm soát sự tương tác giữa các chi tiết và xây dựng một thử nghiệm sản xuất có tính lặp lại.

Dập, cắt phôi, đột và cắt tinh có thể để lại một ba via nhô lên ở phía khuôn của một bộ phận. Ba via có thể cản trở quá trình lắp ráp, làm hỏng lớp phủ, tạo nguy cơ khi thao tác hoặc khiến chi tiết không thể lắp đúng vị trí. Hoàn thiện hàng loạt có thể loại bỏ ba via nhẹ và trung bình khỏi các lô lớn, nhưng chỉ cần đặt các chi tiết mỏng vào một máy hoạt động mạnh có thể thay một lỗi bằng nhiều lỗi mới.

Các chi tiết phẳng có thể xếp chồng và che chắn lẫn nhau. Kẹp hở có thể móc vào nhau. Các chi tiết dập dài và hẹp có thể bị uốn cong. Các bề mặt thẩm mỹ có thể cọ xát với nhau, trong khi các lỗ nhỏ có thể giữ lại vật liệu mài đã mòn. Vì vậy, một quy trình đáng tin cậy phụ thuộc vào toàn bộ hệ thống: tình trạng ba via đầu vào, hình dạng chi tiết, chuyển động của máy, hình dạng vật liệu mài, tỷ lệ tải, dòng hợp chất, phân tách và kiểm tra.

Bắt đầu với ba via, không phải với máy

Kích thước và hướng của ba via quyết định liệu hoàn thiện hàng loạt có phù hợp hay không. Ba via mỏng, lộ ra ngoài thường cho kết quả dễ dự đoán hơn so với mép cuộn dày hoặc ba via ẩn bên trong đặc điểm hẹp. Trước khi thử nghiệm, hãy ghi nhận vị trí của ba via, mức độ thay đổi trong từng lô và các cạnh nào phải giữ độ sắc hoặc được kiểm soát về kích thước.

Vì sao chi tiết dập bị rối, xếp chồng hoặc biến dạng

Sự tương tác giữa các chi tiết thường là yếu tố giới hạn. Một quy trình có thể loại bỏ ba via thành công nhưng tạo ra số lượng không chấp nhận được các chi tiết bị cong hoặc có vết. Các rủi ro sau đây nên được kiểm tra riêng thay vì gộp chung trong một cuộc kiểm tra hoàn thiện tổng quát.

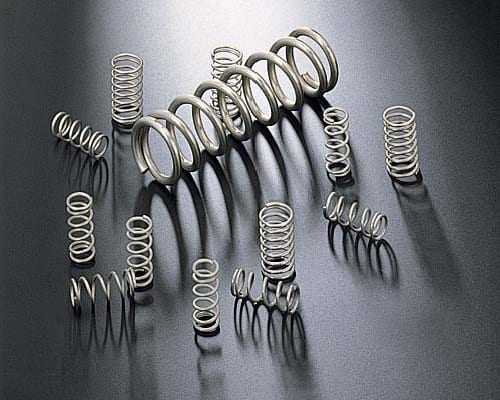

• Rối:móc, vòng hở, chân lò xo và các rãnh dài có thể liên kết với nhau khi tải tuần hoàn.
• Xếp chồng:vòng đệm phẳng, lá chêm và đĩa có thể lồng vào nhau, ngăn vật liệu mài và hợp chất tiếp cận các bề mặt bị che phủ.
• Biến dạng:các phần mỏng có thể bị uốn dưới trọng lượng của tải hoặc do chuyển động mạnh của máy.
• Va đập:các bề mặt thẩm mỹ lộ ra có thể va vào nhau khi tỷ lệ vật liệu mài so với chi tiết quá thấp.
• Vật liệu mài mắc kẹt:vật liệu mài đã mòn có thể lọt vào lỗ, rãnh và các đặc điểm gấp, trở nên khó tách ra.

Một lô thử nghiệm nhỏ có kiểm soát nên bao gồm hình dạng hình học dễ hư hỏng nhất và phạm vi rộng nhất dự kiến của các ba via đầu vào. Nếu mẫu chỉ chứa các chi tiết chắc chắn nhất hoặc dễ xử lý nhất, kết quả sẽ không đại diện cho sản xuất.

Chọn máy dựa trên chuyển động của chi tiết

Việc lựa chọn máy ảnh hưởng đến cách các chi tiết lưu chuyển, lượng năng lượng truyền đến các cạnh và mức độ dễ dàng phân tách lô. Một máy hoàn thiện rung là điểm khởi đầu thực tế cho nhiều chi tiết dập vì chuyển động của nó có thể kiểm soát được và tương thích với hợp chất ướt cũng như hệ thống phân tách tự động.

Để so sánh rộng hơn về chuyển động của máy, hãy xem xét hoàn thiện rung so với đảo trộn trong thùng quay . Các chi tiết dập dài và các chi tiết cần bộ phận ngăn cách cũng nên được đánh giá bằng máy rung dạng bể thay vì mặc định rằng bồn tròn là lựa chọn duy nhất.

Chọn vật liệu xử lý dựa trên khả năng tiếp cận cạnh và rủi ro tiếp xúc

Vật liệu xử lý phải tiếp cận được ba via mà không đi vào các đặc điểm nơi nó có thể bị kẹt. Đồng thời, nó phải tạo đủ khoảng trống giữa các chi tiết để giảm va đập trực tiếp. Vì vậy, hình dạng cũng quan trọng như độ mạnh của tính mài mòn.

Vật liệu gốm có thể cung cấp khả năng cắt mạnh hơn cho các hợp kim cứng hơn và các ba via khó loại bỏ hơn. Vật liệu nhựa thường là điểm khởi đầu hữu ích cho các chi tiết mỏng, mềm hoặc có yêu cầu thẩm mỹ vì nhìn chung nó tạo ra lực cắt nhẹ hơn và mật độ khối thấp hơn. Lựa chọn phù hợp vẫn phụ thuộc vào hợp kim, độ dày, chiều cao ba via, bán kính cạnh mong muốn và thời gian chu trình.

Tránh kích thước vật liệu xử lý có thể đi vào lỗ hoặc rãnh và xoay đến vị trí bị khóa. Vật liệu xử lý bị mòn nên được sàng lọc vì kích thước của chúng thay đổi trong quá trình sử dụng. Phương pháp thực tế là so sánh kích thước nhỏ nhất của vật liệu đã mòn với mọi khe hở trên chi tiết, không chỉ các kích thước danh nghĩa được in trên bảng thông số vật liệu xử lý. Xem hướng dẫn chi tiết về phân tách chi tiết và vật liệu xử lý.

Kiểm soát tải trước khi tăng mức độ mạnh

Khi việc loại bỏ ba via chậm, tăng biên độ hoặc chuyển sang vật liệu xử lý cứng hơn có vẻ là giải pháp nhanh nhất. Đối với các chi tiết dập mỏng, thay đổi này có thể làm tăng vết va đập và biến dạng. Trước tiên, hãy xác nhận rằng tải đang lưu chuyển tự do và các chi tiết không tạo thành bó hoặc chồng xếp.

1. Bắt đầu với tải chi tiết ở mức thận trọng và đủ vật liệu xử lý để giữ các bộ phận tách biệt.
2. Quan sát sự lưu chuyển tại thời điểm bắt đầu, giữa và cuối quá trình thử nghiệm.
3. Kiểm tra một mẫu theo thời gian trước khi hoàn thành toàn bộ chu trình ước tính.
4. Ghi nhận riêng mức giảm ba via, bán kính cạnh, độ phẳng, vết đánh dấu thẩm mỹ và số lượng chi tiết bị rối.
5. Chỉ thay đổi một biến số tại một thời điểm và giữ lại một mẫu tham chiếu đã được phê duyệt.

Mộthợp chất hoàn thiệnphù hợp giúp giữ kim loại đã loại bỏ và các hạt mịn mài mòn ở trạng thái lơ lửng, cải thiện khả năng làm ướt và hỗ trợ việc rửa sạch ổn định. Nồng độ hợp chất cần được kiểm soát thay vì ước tính dựa trên vẻ ngoài hoặc mức bọt.

Xây dựng thử nghiệm sản xuất đo lường nhiều hơn vẻ ngoài

Một mẫu có bề mặt nhẵn về mặt thị giác là chưa đủ để phê duyệt quy trình cho chi tiết dập. Thử nghiệm cần bảo vệ chức năng sau đó quan trọng đối với người mua.

• Chấp nhận ba via:mức ba via còn lại tối đa hoặc bán kính cạnh yêu cầu.
• Hình học:độ phẳng, chiều rộng lỗ mở, lực lò xo và các kích thước quan trọng.
• Bề mặt:vết xước, vết va đập, sự đổi màu và khả năng sẵn sàng phủ.
• Xử lý:chi tiết bị rối, chi tiết lồng vào nhau, vật liệu mài còn sót lại và công việc tách rời.
• Tính nhất quán:kết quả qua ít nhất vài mẻ, bao gồm cả biến động đầu vào thông thường.

Nếu quy trình phát sinh vết xước, cặn bám, cắt không đồng đều hoặc lưu thông kém, hãy sử dụng quy trình xử lý sự cố hoàn thiện rung có cấu trúcquy trình xử lý sự cố hoàn thiện rungthay vì thay đổi nhiều cài đặt cùng lúc.

Khi một phương pháp loại bỏ ba via khác an toàn hơn

Hoàn thiện hàng loạt không phải là giải pháp đúng cho mọi chi tiết dập. Hãy cân nhắc chải, mài chính xác, các phương pháp nhiệt hoặc điện hóa, hoặc thao tác cắt tỉa chuyên dụng khi ba via cực kỳ lớn, cạnh không thể tiếp cận, chi tiết không chịu được tiếp xúc hàng loạt hoặc một đặc điểm quan trọng yêu cầu loại bỏ vật liệu có chọn lọc. Một quy trình kết hợp cũng có thể hiệu quả: loại bỏ khuyết tật lớn trước, sau đó dùng hoàn thiện hàng loạt để làm mịn cạnh, làm sạch và tạo độ đồng nhất bề mặt.

Câu hỏi thường gặp

Có thể loại bỏ ba via bằng rung cho vòng đệm dập mỏng không?

Thường là có, nhưng cần kiểm tra việc xếp chồng và uốn cong. Một tải vật liệu mài bảo vệ, cường độ máy được kiểm soát và một lưới sàng tách được cả chi tiết và vật liệu mài đã mòn là rất quan trọng.

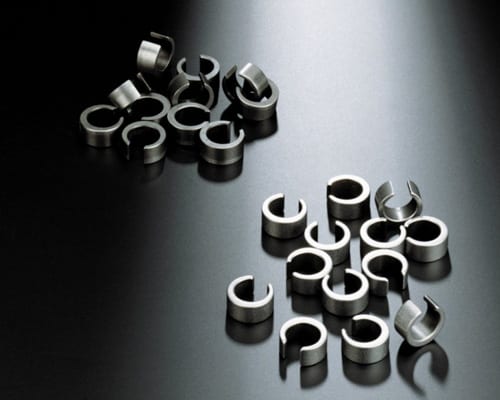

Làm thế nào để giữ kẹp lò xo không bị rối?

Giảm nồng độ chi tiết, sử dụng vật liệu mài hạn chế việc móc trực tiếp, thử nghiệm buồng chia hoặc quy trình có ngăn riêng, và đo số lượng chi tiết bị rối trong mỗi mẻ. Một số dạng hình học có thể yêu cầu các ngăn riêng biệt.

Có nên sử dụng vật liệu mài gốm hoặc nhựa cho chi tiết dập không?

Vật liệu mài gốm có thể phù hợp với hợp kim cứng hơn và ba via chắc hơn. Vật liệu mài nhựa thường nhẹ nhàng hơn đối với các chi tiết mỏng hoặc yêu cầu thẩm mỹ. Việc lựa chọn cuối cùng cần thử nghiệm với hợp kim, ba via, hình dạng và yêu cầu hoàn thiện thực tế.

Cần những thông tin gì để đưa ra khuyến nghị về quy trình?

Cung cấp hợp kim, kích thước và độ dày chi tiết, vị trí ba via, lỗ và khe, bán kính cạnh chấp nhận được, dung sai quan trọng, số lượng mẻ, thời gian chu kỳ mong muốn và ảnh rõ ràng về tình trạng đầu vào cũng như mục tiêu.
