Hướng dẫn lựa chọn thiết bị

Cách chọn máy hoàn thiện rung phù hợp cho sản xuất hàng loạt

Việc lựa chọn thiết bị phù hợp cho yêu cầu sản xuất của bạn không chỉ đơn thuần là đối chiếu thông số máy với kích thước chi tiết. Loại quy trình, khả năng tương thích của vật liệu mài (media), hệ thống cấp hóa chất (compound), thời gian chu kỳ và quy trình hậu xử lý đều ảnh hưởng đến việc một hệ thống hoàn thiện có đạt được chất lượng ổn định ở năng suất yêu cầu hay không.

Việc lựa chọn thiết bị hoàn thiện phù hợp ảnh hưởng trực tiếp đến chất lượng chi tiết, thời gian chu kỳ và chi phí vận hành. Nhiều nhà sản xuất chọn máy chỉ dựa trên kích thước chi tiết hoặc khối lượng lô, mà không xem xét hình học chi tiết, yêu cầu bề mặt, độ nhạy vật liệu hoặc cách loại máy tương tác với chuyển động của vật liệu mài. Một loại máy hoạt động tốt cho vật đúc thép nặng có thể làm hỏng các chi tiết nhôm thành mỏng, và một máy quay phù hợp cho lô nhỏ có thể không kinh tế cho sản xuất liên tục.

Quy trình lựa chọn nên bắt đầu bằng bốn câu hỏi: Vật liệu và trạng thái ban đầu của chi tiết là gì? Bạn cần độ hoàn thiện bề mặt nào (phá bavia, đánh bóng, làm bóng (burnishing), hay cả ba)? Quy mô lô và tốc độ sản xuất của bạn là bao nhiêu? Và chi tiết có nhạy cảm với va đập, bị rối hoặc kẹt vật liệu mài hay không? Câu trả lời sẽ xác định loại máy, vật liệu mài và các thông số quy trình khả thi.

Tiêu chí lựa chọn máy theo loại chi tiết

Mỗi loại máy tạo ra một kiểu chuyển động vật liệu mài khác nhau, quyết định loại chi tiết nào nó có thể xử lý hiệu quả. Bảng sau so sánh các yếu tố lựa chọn chính:

Vật liệu mài và hóa chất cho từng loại máy

Sau khi chọn loại máy, quyết định tiếp theo là hình dạng, kích thước, vật liệu và hóa chất của vật liệu mài. Vật liệu mài phải phù hợp với cả kiểu chuyển động của máy và yêu cầu bề mặt của chi tiết. Máy hoàn thiện rung có thể dùng mọi loại vật liệu mài. Máy quay thùng hoạt động tốt nhất với vật liệu mài nhỏ dễ lăn. Máy hoàn thiện đĩa cần vật liệu mài chịu được lực ly tâm mà không bị vỡ. Máy hoàn thiện từ tính sử dụng các chốt và bi thép hoặc inox mịn.

• Đối với khâu phá bavia: sử dụng cạnh sắc "ceramic media"ceramic media có kích thước có thể tiếp cận mọi chi tiết mà không bị kẹt trong khoang rỗng.
• Đối với đánh bóng: chuyển sang " plastic media" hoặc ceramic mịn với hóa chất phù hợp để đạt độ nhám bề mặt mục tiêu.
• Đối với làm bóng (burnishing): sử dụng "steel media"steel media trong máy quay thùng hoặc máy hoàn thiện rung để tạo bề mặt nén và độ bóng cao.
• Đối với sấy khô: sau khi xử lý ướt, sử dụng "dry finishing media"dry finishing media trong máy sấy chuyên dụng hoặc máy rung sấy.

Các sai lầm phổ biến khi lựa chọn thiết bị hoàn thiện

• Chỉ chọn công suất máy dựa trên khối lượng chi tiết. Hình dạng chi tiết, không chỉ khối lượng, quyết định số lượng chi tiết có thể chứa mà không làm hư hại lẫn nhau. Các chi tiết dài, thành mỏng và hình dạng lồng ghép yêu cầu mật độ nạp thấp.
• Chọn kích thước vật liệu mài trước khi xác nhận đặc tính của chi tiết. Vật liệu mài vừa với lỗ hoặc rãnh sẽ bị kẹt tại đó. Hãy đo khoang nhỏ nhất và chọn vật liệu mài lớn hơn kích thước đó.
• Giả định rằng một máy có thể thực hiện tẩy ba via và đánh bóng tốt như nhau. Tẩy ba via cần vật liệu mài mạnh và chuyển động nhanh hơn. Đánh bóng cần vật liệu mài mịn hơn và tác động nhẹ hơn. Máy có tốc độ thay đổi giúp ích, nhưng vẫn khó tránh khỏi một số đánh đổi.
• Bỏ qua hệ thống cấp và tuần hoàn dung dịch (compound). Máy không có bơm compound cần định lượng thủ công, dẫn đến nồng độ không ổn định và chất lượng bề mặt không đồng đều.
• Không lập kế hoạch cho khâu tách và sấy khô. Việc tách chi tiết khỏi vật liệu mài bằng tay làm tăng chi phí nhân công và làm chậm sản xuất. Hệ thống tách tích hợp tự hoàn vốn trong các hoạt động sản xuất khối lượng lớn.

Tham khảo trực quan cho thiết lập quy trình

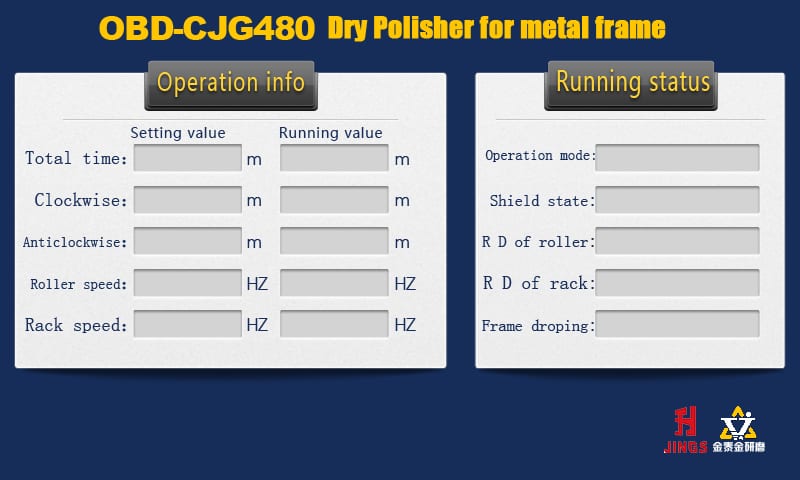

Hình ảnh cho thấy máy đánh bóng khô obd-cjg480 cho khung kim loại, với văn bản và các con số hiển thị trên màn hình. Ở góc dưới bên phải của hình ảnh có một logo.

Xem quy trình trong thực tế

Xem cách thiết bị hoàn thiện bề mặt xử lý chi tiết trong môi trường sản xuất thực tế:

Hình ảnh cho thấy máy đánh bóng khô obd-cjg480 cho khung kim loại, với văn bản và các con số hiển thị trên màn hình. Ở góc dưới bên phải của hình ảnh có một logo.
